產品簡介：

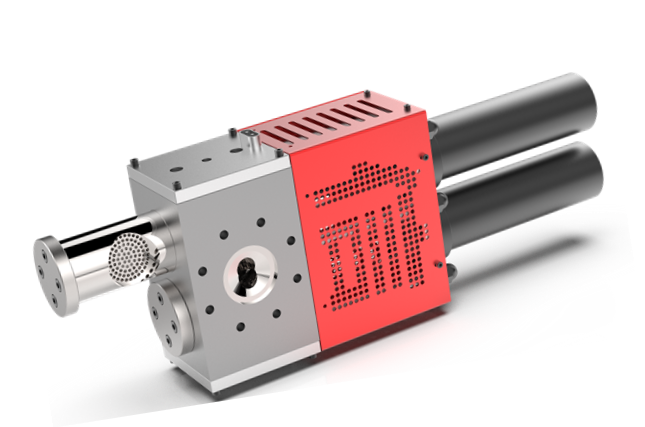

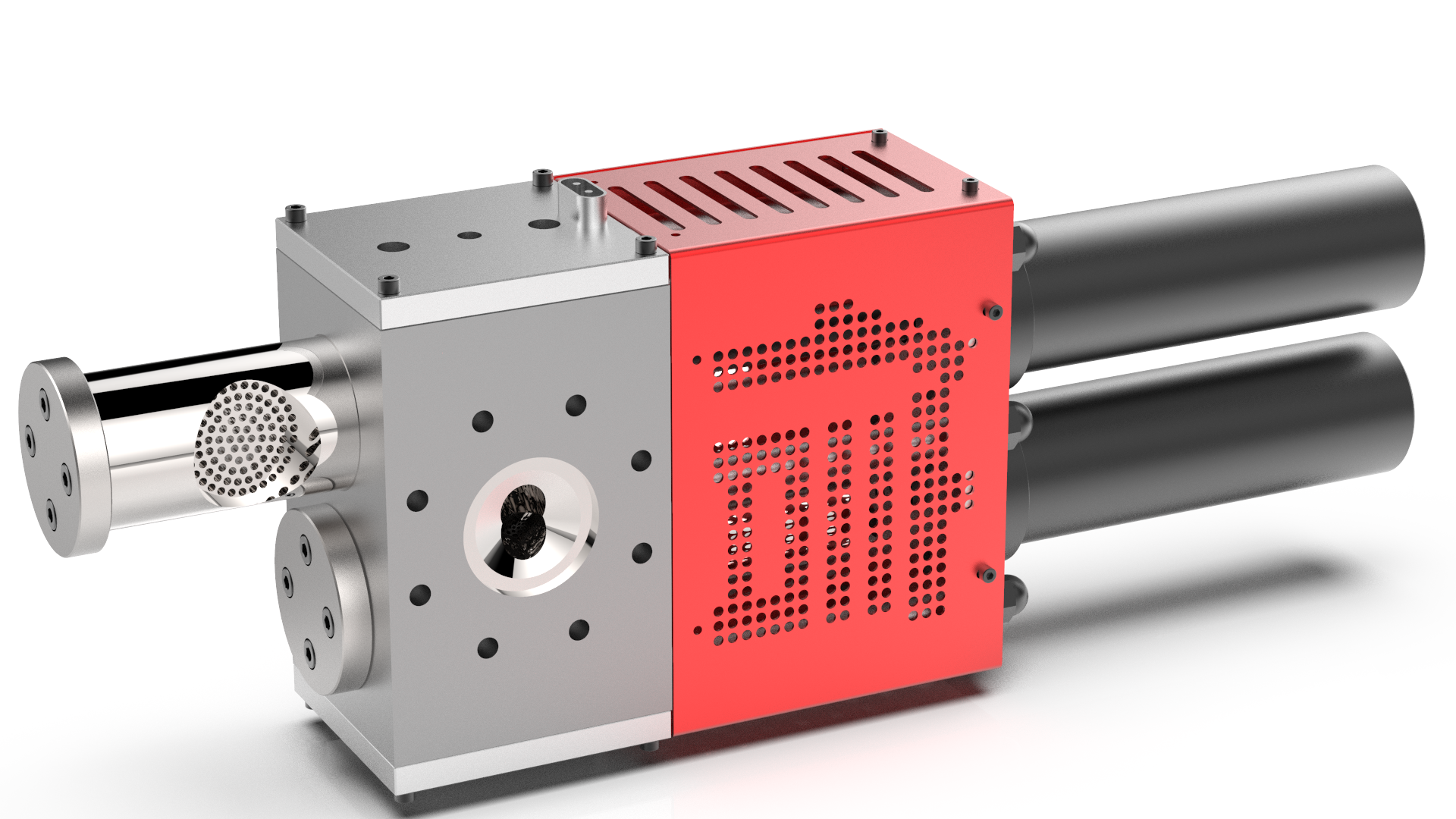

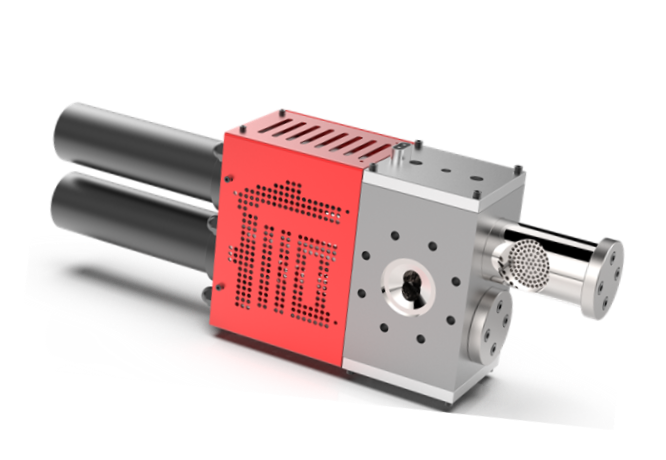

雙柱式換網器采用雙柱雙流道設計，兩個濾網同時工作。
更換濾網時，一網工作、一網更換，不停機換網，不中斷料流，生產過程連續不間斷，具有耐高壓、耐高溫，換網過程無壓力波動的顯著優點。
產品配置：
1、換網器主體+蓄能液壓泵站+加熱裝置（標準配置）。
2、換網器主體+蓄能液壓泵站+加熱裝置+電器控制柜（定制配置）。
產品特點：
1、良好的密封結構設計，在高溫、高壓狀態下不漏料、不滲料有效降低換網阻力，減小液壓系統的工作壓力。
2、較大的過濾面積，適用不同物料不同工藝性的擠出生產。
3、交替工作模式，保證在換網過程中料流穩定，及工藝的可重復性。
4、高精加工質量，與其配合的排氣引料通道，體現了過濾+排氣的優秀效果。
5、產品經過調至氮化處理，使用周期大幅延長。
6、產品整體設計合理，操作方便，效果優良。
適用范圍：
造粒、管材、片材、化纖、流延薄膜、各類化工溶劑要求環網室料流不中斷，連續性較高的生產要求。
技術參數：
產品型號 | 濾網直徑（mm） | 加熱功率（Kw） | 濾網面積（cm2） | 產量（Kg/h） |
JHZ2-100 | Ф70 | 2 | 38×2 | 50-150 |
JHZ2-120 | Ф90 | 4.6 | 64×2 | 100-350 |
JHZ2-160 | Ф135 | 14 | 143×2 | 300-700 |
JHZ2-200 | Ф155 | 14 | 187×2 | 400-1000 |
JHZ2-300 | 橢圓網片 | 14 | 300×2 | 2000-4000 |
JHZ2-1800 | 圓周網片 | 14 | 900×2 | 4000-6000 |
安裝參數：
產品型號 | 外形尺寸（mm） | 安裝尺寸（mm） | ||||||||||||||||||
進口端 | 出口端 | |||||||||||||||||||
A | B | C | D | E | F | D1 | D′ | M | G | D2 | D3 | B1 | d1 | d′ | m | G | d2 | d3 | b1 | |
JHZ2-100 | 950 | 680 | 255 | 155 | 310 | 190 | 110 | 45 | 4-M16 | 60 | 45 | 65 | 6 | 100 | 30 | 6-M12 | 60 | 45 | 65 | 6 |
JHZ2-120 | 1250 | 850 | 300 | 200 | 375 | 235 | 130 | 45 | 4-M20 | 76 | 60 | 80 | 6 | 130 | 45 | 4-M20 | 46 | 60 | 80 | 6 |
JHZ2-160 | 1550 | 150 | 365 | 265 | 455 | 275 | 140 | 45 | 4-M20 | 97 | 65 | 95 | 8 | 140 | 45 | 4-M20 | 97 | 65 | 95 | 8 |
JHZ2-200 | 1670 | 1120 | 620 | 320 | 520 | 310 | 170 | 60 | 6-M16 | 113 | 80 | 120 | 8 | 170 | 60 | 6-M16 | 113 | 80 | 120 | 8 |
JHZ2-300 | 1770 | 1130 | 620 | 365 | 520 | 310 | 170 | 60 | 6-M16 | 110 | 80 | 120 | 8 | 170 | 60 | 6-M16 | 110 | 80 | 120 | 8 |
